基本功能：

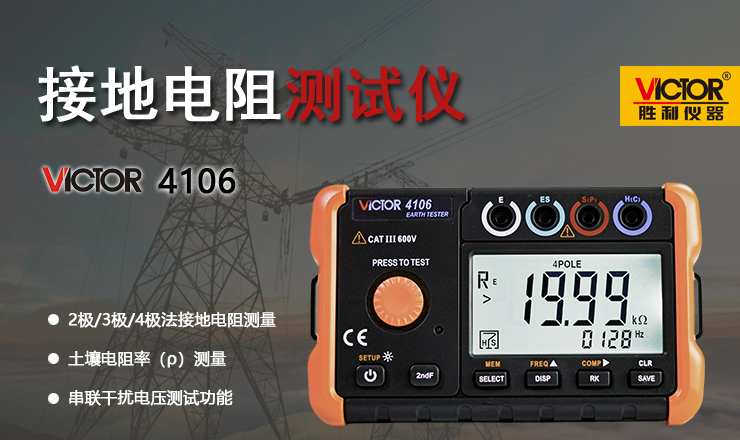

• 2極/3極/4極法接地電阻測量
• 土壤電阻率（ρ）測量
• 接地電阻測量采用交流激勵測試，4種測試頻率（94Hz、105Hz、111Hz、128Hz），可手動選擇，從而減低干擾源影響。
• 輔助接地電阻測試功能
測試并顯示輔助接地電阻。
• 輔助接地電阻上限警告顯示功能
由于輔助接地電阻高而可能無法正確測試時顯示警告。
• 電阻測量中自動量程，超量程顯示>1999。
• 干擾電壓過高指示功能。
• 串聯干擾電壓測試功能。
• 白色背光功能便于在陰暗光線下工作。
• 可去除測試線的剩余電阻（RK）的設定功能。

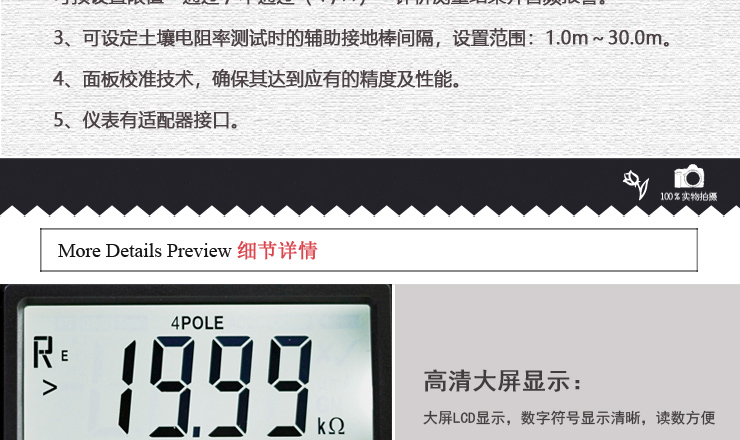

• 可設定土壤電阻率測試時的輔助接地棒間隔，設置范圍：1.0m～30.0m。
• 比較測試，可預設置限值“通過 / 不通過（? / ?）”評價測量結果并音頻報警。
• 具有可設定時間的自動背光關閉和自動電源關閉功能。
• 操作方便的數據記錄功能、查詢記錄數據，內部存儲器可獨立存儲100個（組）測量數據。
• 小巧、堅固的結構設計，便于雙手作業的頸帶，簡便的人機操作，適應現場運輸和惡劣的環境。
技術指標：
干擾電壓（UST）
|
測量范圍 |
分辨力 |
頻率范圍 |
精確度 |
|
0.0V～20.0V |
0.1V |
45～200Hz正弦 |
2%+5 |
輸入電阻： 約1MΩ
測量速率：每秒約2次
最大過載：250Vrms |
接地電阻RE（測試ρ時RG）
|
量程 |
測量范圍 |
分辨力 |
精確度 |
備注 |
|
20Ω |
0.10Ω～19.99Ω |
0.01Ω |
2%+15 |
RH、RS為500Ω
Rk修正后的數據 |
|
200Ω |
20.0Ω～199.9Ω |
0.1Ω |
2%+5 |
|
2000Ω |
200Ω～1999Ω |
1Ω |
3%+5 |
|
20kΩ |
2.00kΩ～19.99kΩ |
0.01kΩ |
• 使用探針依照 IEC61557-5 測量電流和電壓。
• 開路電壓Um：最大約50 Vpp、矩形波
• 短路電流Im：最大約20mA，但Im?（RH +RE）< Um
• 測量頻率：94Hz、105Hz、111Hz、128Hz，手動選擇
• 測量時間：典型5秒
• RH、RS的測量誤差：典型（RH+RS+RE）的10%
• RH MAX或 RS MAX時的附加誤差：3%+10
• 串聯干涉電壓：以 400 Hz、60 Hz、50 Hz、16 Hz 的系統頻率或分別用直流電壓交叉通過端子 E和 S 來注入串聯干擾電壓。串聯干擾電壓的 r.m.s. 均方根值應為 3 V。（20Ω量程不包括直流）
• 3V串聯干涉電壓時的附加誤差：5%+10
• 如果在測量探針電阻、輔助接地電阻和接地電阻后，考慮到影響條件的因素，認為測量誤差高于 30 %，則顯示一個警告通知，表示 RS 或 RH 過高。 |
土壤電阻率（ρ）測量
|
量程 |
測量范圍 |
分辨力 |
精 度 |
|
20Ω·m |
0Ω·m～19.99Ω·m |
0.01Ω·m |
取決于RG
ρ＝2×π×a×RG |
|
200Ω·m |
20.0Ω·m～199.9Ω·m |
0.1Ω·m |
|
2000Ω·m |
200Ω·m～1999Ω·m |
1Ω·m |
|
20kΩ·m |
2.00kΩ·m～19.99kΩ·m |
0.01kΩ·m |
|
200kΩ·m |
20.0kΩ·m～199.9kΩ·m |
0.1kΩ·m |
|
2000kΩ·m |
200kΩ·m～3768kΩ·m |
1kΩ·m |
• 接地電阻RE下所列的所有技術數據均有效
• 接地棒之間的距離：a＝1.0m～30.0m。 |

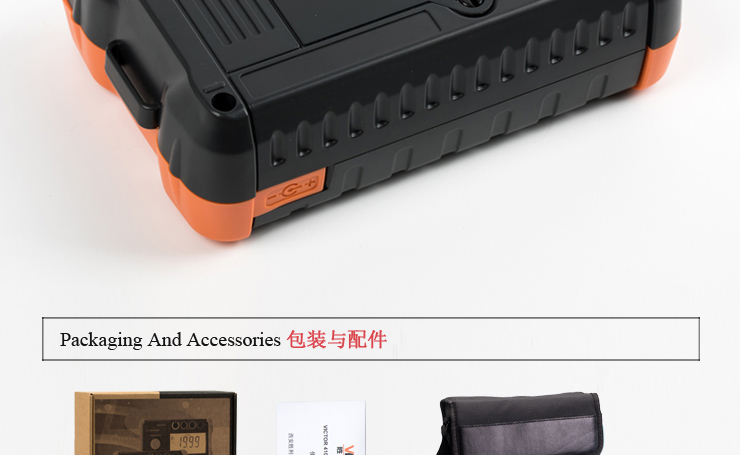

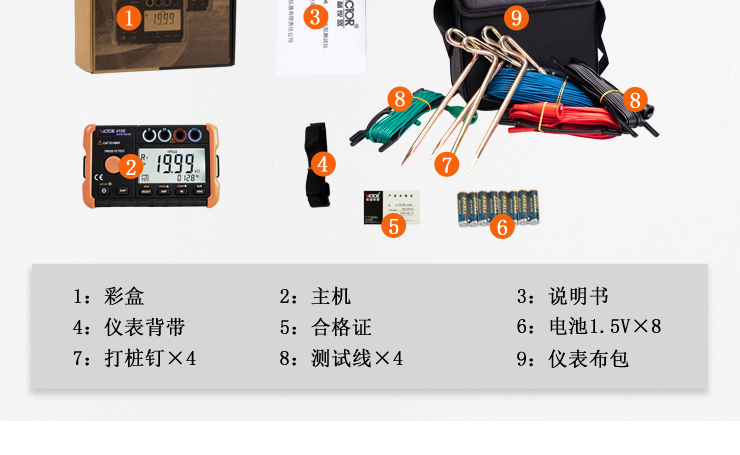

標配附件：
• 測試導線6m（黑色）1條
• 測試導線6m（綠色）1條
• 測試導線15m（紅色）1條
• 測試導線30m（藍色）1條
• 輔助接地棒 4個
• 使用說明書1本
• 堿性電池1.5V（LR6）8節
• 軟攜帶包：C440000
• 手提繩1根

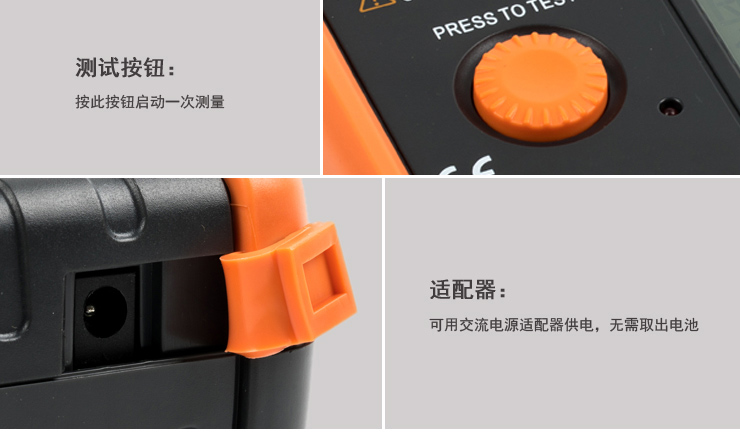

可選附件（需額外費用）： 電源適配器（DC15V）
