4-20mA過程信號發生器使用接線方式

發布時間:2019-07-16 09:54:21


1、本機輸出信號接線方式:
接線端子接線方式保持不變的情況下
①、刀盤旋轉到  為:電流輸出(有源);
②、刀盤旋轉到  為:電壓輸出;
③、刀盤旋轉到  為:毫伏電壓輸出、熱電偶輸出;

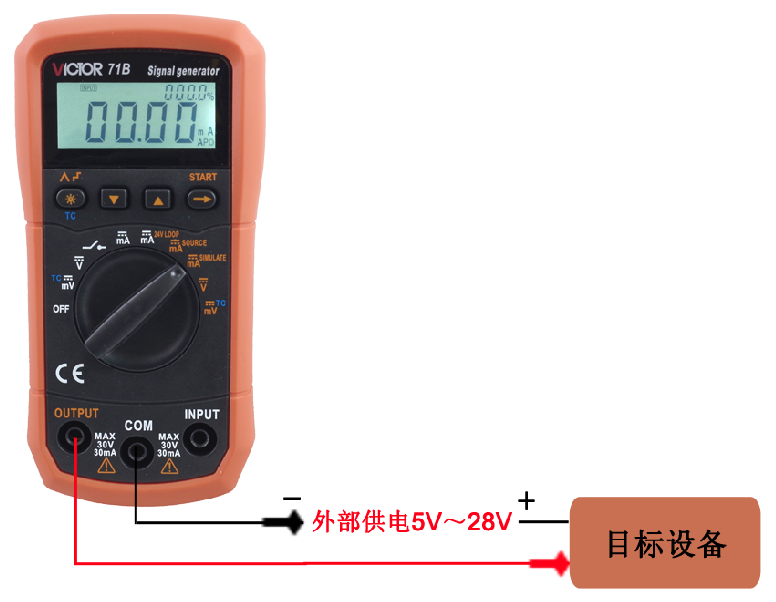

④、刀盤旋轉到  為:電流輸出(無源)接線方式;



2、本機測量功能接線方式:
接線端子接線方式保持不變的情況下
①、刀盤旋轉到  為:毫伏電壓測量、熱電偶測量
②、刀盤旋轉到  為:電壓測量
③、刀盤旋轉到  為:開關量測量
④、刀盤旋轉到  為:電流測量

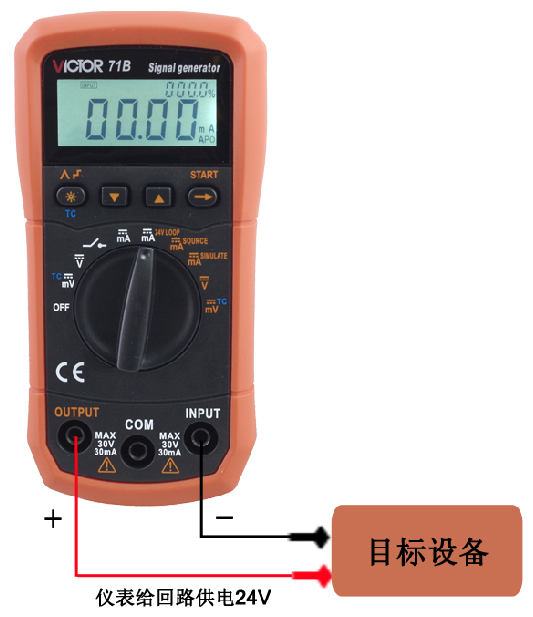

3、供24V電源測回路電流接線方式:
刀盤旋轉到  ,OUTPUT引出紅線,INPUT引出黑線,供24V電源測回路電流。
